雙向壓硬密封焊接蝶閥

產品簡介

全焊接雙向壓硬密封蝶閥主要由閥體、彈簧、閥座壓板、閥座、密封圈、壓板、蝶板及閥桿等主要零部件組成。閥座與閥桿中心線有一個偏心a，閥體中心與閥桿中心有一個偏心b，密封面與閥體中心線有一個角度β。閥座用閥座壓板壓住，在閥體內可以游動。壓力從正面進入時，在介質壓力的作用下，閥座與閥體之間有一個間隙c，蝶板向前變形，使閥門密封。反向打壓時，閥座在介質壓力的作用下，向前走，同時蝶板也向后變形，這樣閥座的移動正好補償了蝶板的變形，使閥門密封。

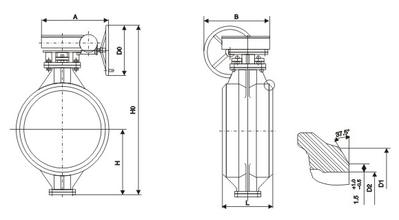

產品小樣圖
